Mitmekülgne 3-faasiline hübriidastmeline draiver

Kuum müük Hiina mitmekülgse 3-faasilise hübriidastmega draiveri tootjad ja tarnijad. LICHUAN® on mitmekülgse 3-faasilise hübriidsammudraiveri tootja ja tarnija Hiinas.

Saada päring

Tootekirjeldus

LICHUAN®-ist leiate tohutu valiku Hiinast pärit mitmekülgseid 3-faasilisi hübriidsammudraivereid. Pakkuge professionaalset müügijärgset teenindust ja õiget hinda, oodates koostööd.

Toote tutvustus

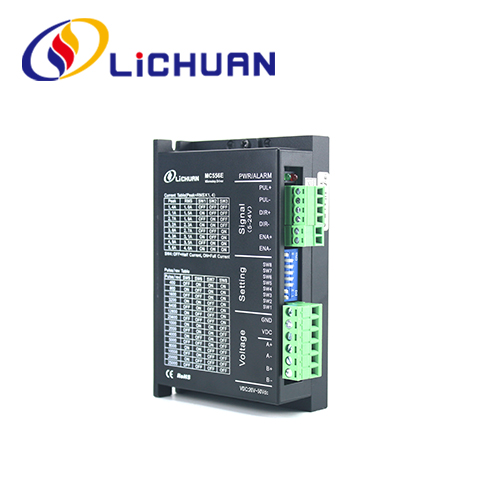

MC556E-RS485 on täielikult NC-ga integreeritud draiv, millel on RS485 liidesed ja mida kasutatakse standardse Modbus RTU protokolli alusel. Sellel võib olla puuteekraani või RS485 sideliidestega kontrollerite kaudu mitmeteljeline liikumisjuhtimisfunktsioon. Kasutaja saab korraga juhtida kuni 31 draivi. Igal ajamil on 8 sisemist asendit ja see toetab automaatset sisemist asendi ümberlülitamist, homingut, asendi käivitamist, JOG-i ja muid funktsioone. MC556 draiver sobib Nema23 Nema34 hübriidsammumootoriga. Kui soovite lisateavet, vaadake palun juhi kasutusjuhendit

MC556E omadused

➢ Pinge sisendvahemik: DC20V~50V
➢ Max. tippvool: 5,6A
➢ Sideliides: RS485
➢ Sideprotokoll: Modbus RTU
➢ Mootori parameetrite isereguleerimine
➢ Varustatud ülepinge- ja liigvoolukaitse funktsioonidega jne. 2.2 Ladustamis- ja paigalduskeskkond
➢ Säilitustemperatuur: -20°C~65°C
➢ Töötemperatuur: 0°C~50°C
➢ Tööniiskus: 40–90% RH (ilma kondensatsioonita)
➢ Vibratsiooni sagedus: < 0,5 G (4,9 m/s2), 10–60 Hz (mittepidev töö)
➢ Vältida tuleks tolmu, õliplekkide, söövitavate gaaside, kõrge õhuniiskuse ja vibratsiooniga kohti.
➢ Põlevgaasid ja elektrit juhtiv tolm tuleks keelata

Tehniline parameeter

● Pinge sisendvahemik: DC20V ~ 50v
● Maksimaalne tippvool: 5,6A
● Jaotusvahemik: 200–25600 ppr
● Pulsivorm: pulss +suund
● Impulssreaktsiooni sagedus: 0～200KHz
● Mootori parameetrite automaatse häälestamise funktsioon
● Kaitsefunktsioonidega nagu liigpinge, liigvool, jälgimisviga väljaspool tolerantsi jne.

Keskkonnaparameetrid

● Säilitustemperatuur: -20° ℃ ~ 65 ℃
● Töötemperatuur: 0° ℃ ~ 50 ℃
● Tööniiskus: 40～90%RH (mittekondenseeruv)
● Vibratsiooni sagedus: alla 0,5 G (4,9 m/s2) 10 Hz ~ 55 Hz (katkestustöö)
● Vältige tolmu, õliplekke, söövitavaid gaase, liiga niiskuse ja liiga tugeva vibratsiooniga kohti ning keelake tuleohtlik gaas ja elektrit juhtiv tolm

Ajami funktsiooni kirjeldus

Sõidufunktsioon	Juhised
Microstep alajaotuse seadistus	4 lüliti SW5-SW8 kaudu saab juhi jaoks seadistada 15 mikroastmelist alajaotust. Juht peatatakse alajaotuse seadistamise ajal. Microstep alajaotuse seadete kohta vaadake draiveripaneeli juhiseid.
Väljundvoolu seadistus	Draiveri jaoks saab seadistada 8 väljundvoolu kolme valikulüliti SW1-SW3 kaudu. Väljundvoolu seadistuste kohta vaadake juhipaneeli juhiseid.
Automaatne poolvoolu funktsioon	Automaatse poolvoolu funktsiooni saab seadistada juhile lüliti SW4 kaudu. VÄLJAS tähendab, et puhkevool on seatud pooleks töövool; ON tähendab, et puhkevool ja dünaamiline vool on samad. SW4 tuleb üldiseks kasutamiseks seada VÄLJAS vähendada mootori ja juhi soojuse teket ning parandada töökindlust. Umbes 0,3 sekundit pärast impulssjada seiskumist väheneb vool automaatselt 50% (tegelik väärtus 55%) ja teoreetiliselt väheneb soojuse tootmine 65%.
Signaali liides	PUL+ ja PUL- on impulsssignaali juhtimise positiivsed ja negatiivsed klemmid; DIR+ ja DIR- on suunasignaali positiivsed ja negatiivsed klemmid; ENA+ ja ENA- on lubamissignaalide positiivsed ja negatiivsed klemmid.
Mootori liides	A+ ja A-ühendus samm-mootori A-faasi mähise positiivsete ja negatiivsete klemmidega; B+ ja B- ühendatakse samm-mootori B-faasi mähise positiivsete ja negatiivsete klemmidega. Kui A- ja B-faasimähised on ümber lülitatud, muutub mootori suund vastupidiseks.
Toitepistik	DC/AC toiteallikas, töösisendpinge vahemik: 20–50 VDC, soovitatav on 36 VDC sisendpinge, toiteallikas peab olema suurem kui 100 W.
Indikaatortuli	Juhil on 1 roheline märgutuli ja 1 punane märgutuli. Roheline on toite indikaatortuli, see süttib, kui draiver on ühendatud toiteallikaga; punane on rikke indikaatortuli, see süttib ülepinge või liigvoolu rikke korral. Punane märgutuli kustub pärast rikke kõrvaldamist. Draiveri tõrkeid saab kõrvaldada ainult vooluvõrku uuesti ühendades ja uuesti kasutades.
Paigaldamine Märkmed	Draiveri mõõdud: 117 x 78 x 34 mm, paigaldusaukude samm: 111 mm. Valida saab nii horisontaalse kui ka vertikaalse paigalduse (soovitatav on vertikaalne paigaldus). Draiver tuleb soojuse hajutamiseks paigaldada mugavalt vastu metallkappi.

Parameetrite seadistus

Jaotuse täpsust, dünaamilist ja pool-/täisvoolu saab MC556E draiveri jaoks seadistada 8-bitise valimislüliti kaudu järgmiselt:

Töövoolu seadistus

Väljundi tippvool	Väljundi keskmine vool	SW1	SW2	SW3
1,4A	1,0A	väljas	väljas	väljas
2.1A	1,5A	peal	väljas	väljas
2,7A	1,9A	väljas	peal	väljas
3.2A	2.3A	peal	peal	väljas
3,8A	2,7A	väljas	väljas	peal
4.3A	3.1A	peal	väljas	peal
4,9A	3,5A	väljas	peal	peal
5,6A	4,0A	peal	peal	peal

Paigaldusmõõt (ühik: mm)

Microstep alajaotuse seade

Sammud/revolutsioon	SW5	SW6	SW7	SW8
Vaikimisi	peal	peal	peal	peal
400	väljas	peal	peal	peal
800	peal	väljas	peal	peal
1600	väljas	väljas	peal	peal
3200	peal	peal	väljas	peal
6400	väljas	peal	väljas	peal
12800	peal	väljas	väljas	peal
25600	väljas	väljas	väljas	peal
1000	peal	peal	peal	väljas
2000	väljas	peal	peal	väljas
4000	peal	väljas	peal	väljas
5000	väljas	väljas	peal	väljas
8000	peal	peal	väljas	väljas
10000	väljas	peal	väljas	väljas
20000	peal	väljas	väljas	väljas
25000	väljas	väljas	väljas	väljas
