Usaldusväärne 2-faasiline mootoridraiver samm-mootoritele

Soojalt müüa madala hinnaga usaldusväärne 2-faasiline mootoridraiver samm-mootoritele. LICHUAN® on usaldusväärne 2-faasiline mootoridraiver samm-mootoritele tootja ja tarnija Hiinas.

Saada päring

Tootekirjeldus

LICHUAN® on professionaalne Hiina usaldusväärne 2-faasiline samm-mootorite tootja ja tarnija, kui otsite madala hinnaga parimat usaldusväärset 2-faasilist mootori draiverit samm-mootoritele, võtke meiega ühendust kohe!

Toote tutvustus

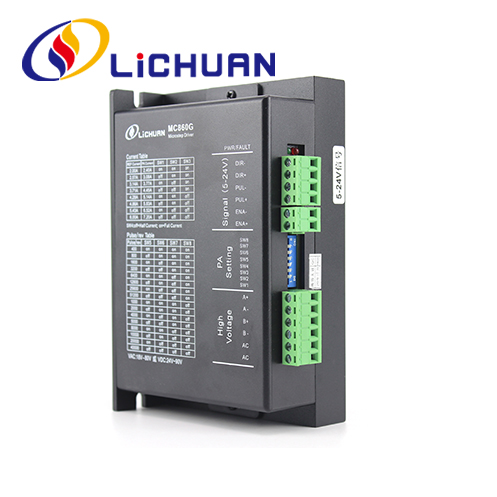

MC860G võtab kasutusele uusimad spetsiaalsed mootorijuhtimise DSP-kiibid ja servojuhtimistehnoloogiad, lahendab täielikult avatud ahela samm-mootori astmete puudumise probleemid, parandab ilmselt mootori jõudlust suurel kiirusel, vähendab soojuse teket ja mootori vibratsiooni, suurendab masina töötlemiskiirust ja täpsust, vähendab energiatarve. kehtib 2-faasilistele Nema34 hübriidsammmootoritele, on mugav traditsiooniliste samm-draiveri lahenduste uuendamiseks ja vähendab oluliselt kulusid.

MC860G omadused

● Pinge sisendvahemik: DC24V～110V/AC18V～80V
● Maksimaalne tippvool: 7,2A
● Jaotusvahemik: 400～51200ppr
● Pulsi vorm: pulss + suund
● Impulssreaktsiooni sagedus: 0～200KHz
● Mootori parameetrite automaatse häälestamise funktsioon Kaitsefunktsioonidega nagu liigpinge, liigvool, jälgimisviga tolerantsist väljas jne.

Tehniline parameeter

● Pinge sisendvahemik: DC24V～110V/AC18V～80V Maksimaalne tippvool: 7,2A
● Jaotusvahemik: 400–51200 ppr
● Pulsi vorm: pulss + suund
● Impulssreaktsiooni sagedus: 0～200KHz
● Mootori parameetrite automaatse häälestamise funktsioon
● Kaitsefunktsioonidega nagu liigpinge liigvool, jälgimisviga tolerantsist väljas jne.

Keskkonnaparameetrid

● Säilitustemperatuur: -20°C～65 ℃ · Töötemperatuur: 0 ℃ ~ 50 ℃
● Tööniiskus: 40～90%RH (mittekondenseeruv)
● Vibratsiooni sagedus: alla 0,5 G (4,9 m/s2) 10 Hz ~ 55 Hz (katkestustöö)
● Vältige tolmu, õliplekke, söövitavaid gaase, liiga niiskuse ja liiga tugeva vibratsiooniga kohti ning keelake tuleohtlik gaas ja elektrit juhtiv tolm

Ajami funktsiooni kirjeldus

Sõidufunktsioon	Juhised
Microstep alajaotuse seadistus	Draiveri jaoks saab määrata 15 mikrosammu alajaotust 4 valikulüliti SW5-SW8 kaudu. Juht peatatakse alajaotuse seadistamise ajaks. Microstep alajaotuse seadete kohta vaadake draiveripaneeli juhiseid
Väljundvoolu seadistus	Draiveri jaoks saab seadistada 8 väljundvoolu kolme valikulüliti SW1-SW3 kaudu. Väljundvoolu seadistuste kohta vaadake draiveri paneeli juhiseid.
Automaatne poolvoolu funktsioon	Automaatse poolvoolu funktsiooni saab seadistada juhile lüliti SW4 kaudu. VÄLJAS tähendab, et puhkevool on seatud pooleks töövool; ON tähendab, et puhkevool ja dünaamiline vool on samad. SW4 tuleb üldiseks kasutamiseks seada VÄLJAS vähendada mootori ja juhi soojuse teket ning parandada töökindlust. Umbes 0,3 sekundit pärast impulssjada seiskumist väheneb vool automaatselt 50% (tegelik väärtus 55%) ja teoreetiliselt väheneb soojuse tootmine 65%.
Signaali liides	PUL+ ja PUL- on impulsssignaali juhtimise positiivsed ja negatiivsed klemmid; DIR+ ja DIR- on suunasignaali positiivsed ja negatiivsed klemmid; ENA+ ja ENA- on lubamissignaalide positiivsed ja negatiivsed klemmid.
Mootori liides	A+ ja A- ühendage samm-mootori A-faasi mähise positiivsete ja negatiivsete klemmidega; B+ ja B- ühendatakse samm-mootori B-faasi mähise positiivsete ja negatiivsete klemmidega. Kui A- ja B-faasimähised on ümber lülitatud, muutub mootori suund vastupidiseks.
Toitepistik	Toiteallikaks on AC/DC toiteallikas, pingevahemik on 24-110VDC või 18-80VAC ning klemmid ei ole jagatud positiivseteks ja negatiivseteks poolusteks. Soovitatav toiteallikas DC 48V, võimsus üle 250W.
Indikaatortuli	Juhil on 1 roheline märgutuli ja 1 punane märgutuli. Roheline on toite indikaatortuli, see süttib, kui draiver on ühendatud toiteallikaga; punane on rikke indikaatortuli, see süttib ülepinge või liigvoolu rikke korral. Punane märgutuli kustub pärast rikke kõrvaldamist. Draiveri tõrkeid saab kõrvaldada ainult toiteallikaga ühendamise ja taaskasutamise teel.
Paigaldamine Märkmed	Draiveri mõõdud:150x97,5x52,6mm, paigaldusaukude samm: 138,5mm. Valida saab nii horisontaalse kui ka vertikaalse paigalduse (soovitatav on vertikaalne paigaldus). Draiver tuleb soojuse hajutamiseks paigaldada tihedalt vastu metallkappi.

Parameetrite seadistus

Jaotuse täpsust, töö- ja pool-/täisvoolu saab MC860G draiveri jaoks seadistada 8-bitise valikulüliti kaudu järgmiselt:

Töövoolu seadistus

Väljundi tippvool	Väljundi keskmine vool	SW1	SW2	SW3
2.4A	2,0A	peal	peal	peal
3,08A	2,57A	väljas	peal	peal
3,77A	3,14A	peal	väljas	peal
4,45A	3,71A	väljas	väljas	peal
5,14A	4,28A	peal	peal	väljas
5,83A	4,86A	väljas	peal	väljas
6,52A	5,43A	peal	väljas	väljas
7.2A	6,0A	väljas	väljas	väljas

Paigaldusmõõt (ühik: mm)

Microstep alajaotuse seade

Sammud/revolutsioon	SW5	SW6	SW7	SW8
400	peal	peal	peal	peal
800	väljas	peal	peal	peal
1600	peal	väljas	peal	peal
3200	väljas	väljas	peal	peal
6400	peal	peal	väljas	peal
12800	väljas	peal	väljas	peal
25600	peal	väljas	väljas	peal
51200	väljas	väljas	väljas	peal
1000	peal	peal	peal	väljas
2000	väljas	peal	peal	väljas
4000	peal	väljas	peal	väljas
5000	väljas	väljas	peal	väljas
8000	peal	peal	väljas	väljas
10000	väljas	peal	väljas	väljas
20000	peal	väljas	väljas	väljas
40000
