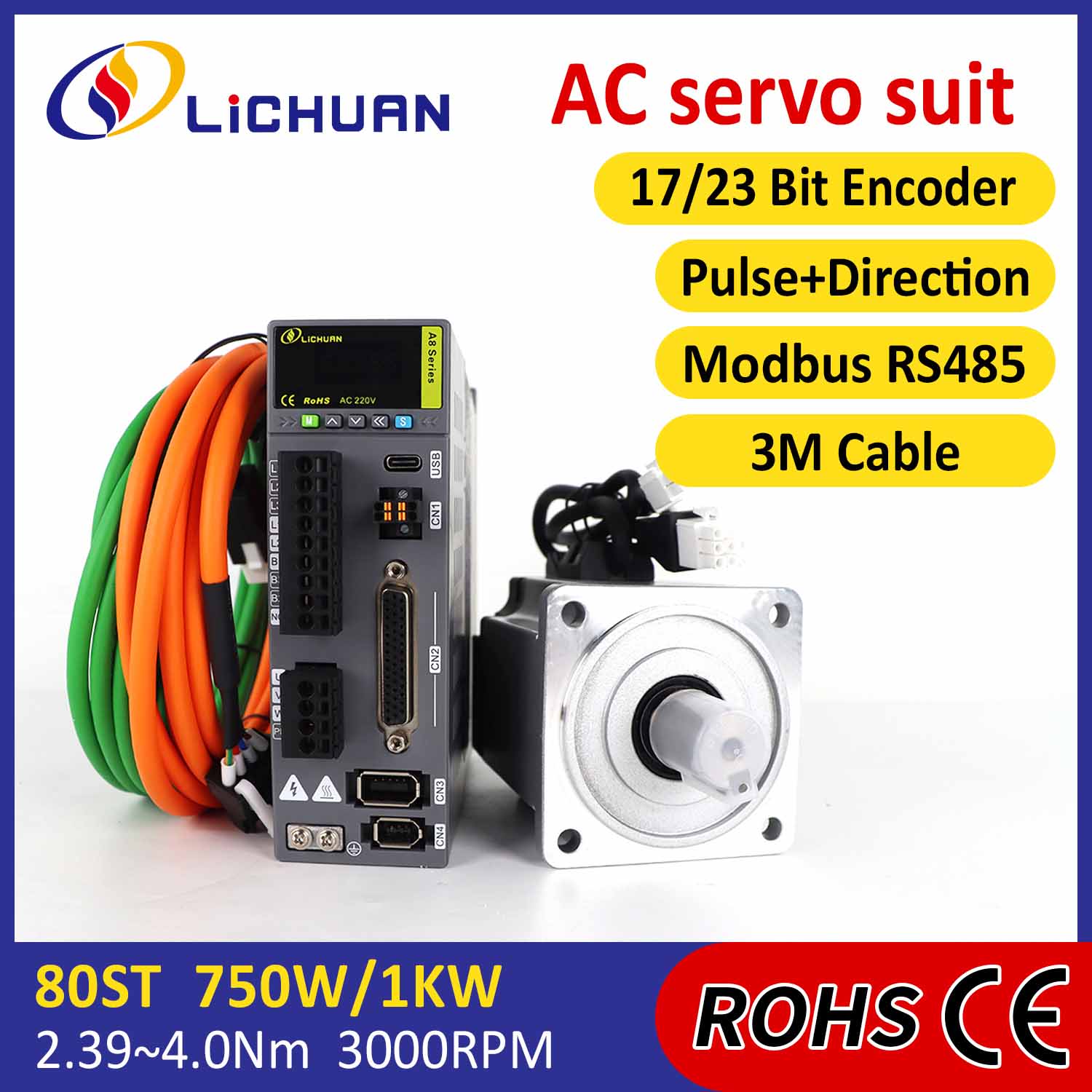

Impulss/RS485 750W/1000W/1001W 2500/3000RPM A8 Suure täpsusega STO ABZ vahelduvvoolu servomootori draiverite komplekt

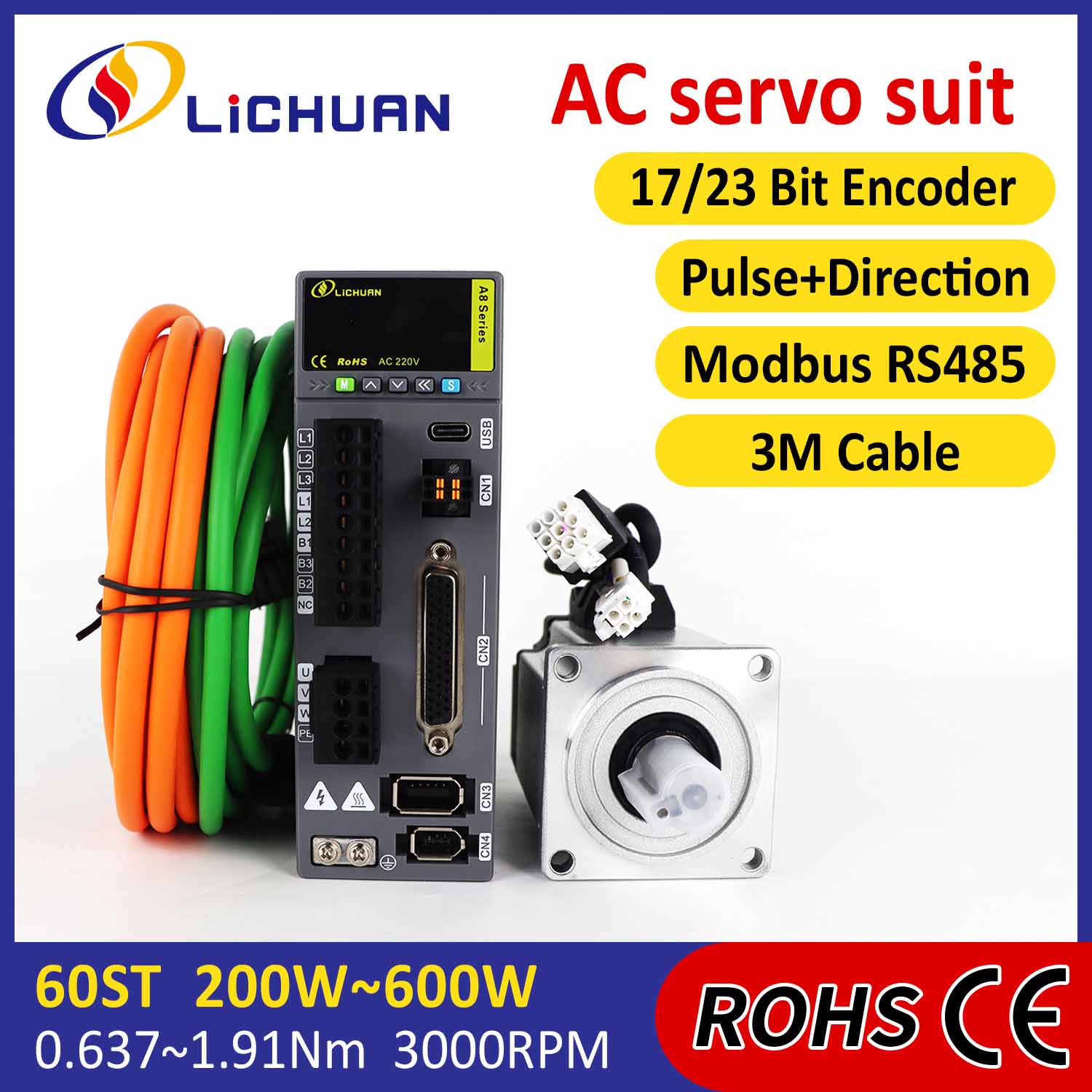

Impulss/RS485 200W/400W/600W 2500/3000RPM A8 Suure täpsusega STO ABZ vahelduvvoolu servomootori draiverite komplekt

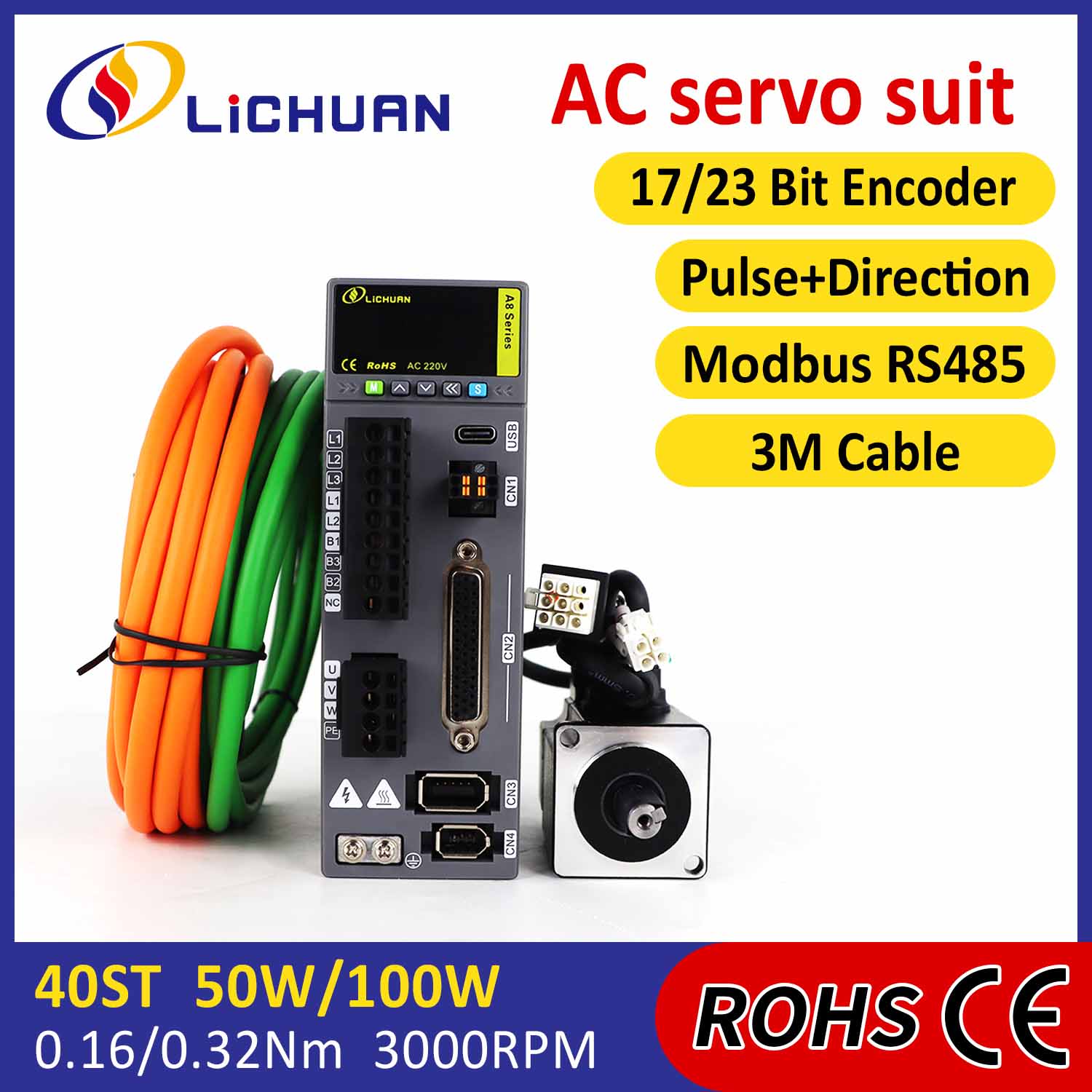

Impulss/RS485 50W/100W 2500/3000RPM A8 Suure täpsusega STO ABZ vahelduvvoolu servomootori draiverite komplekt

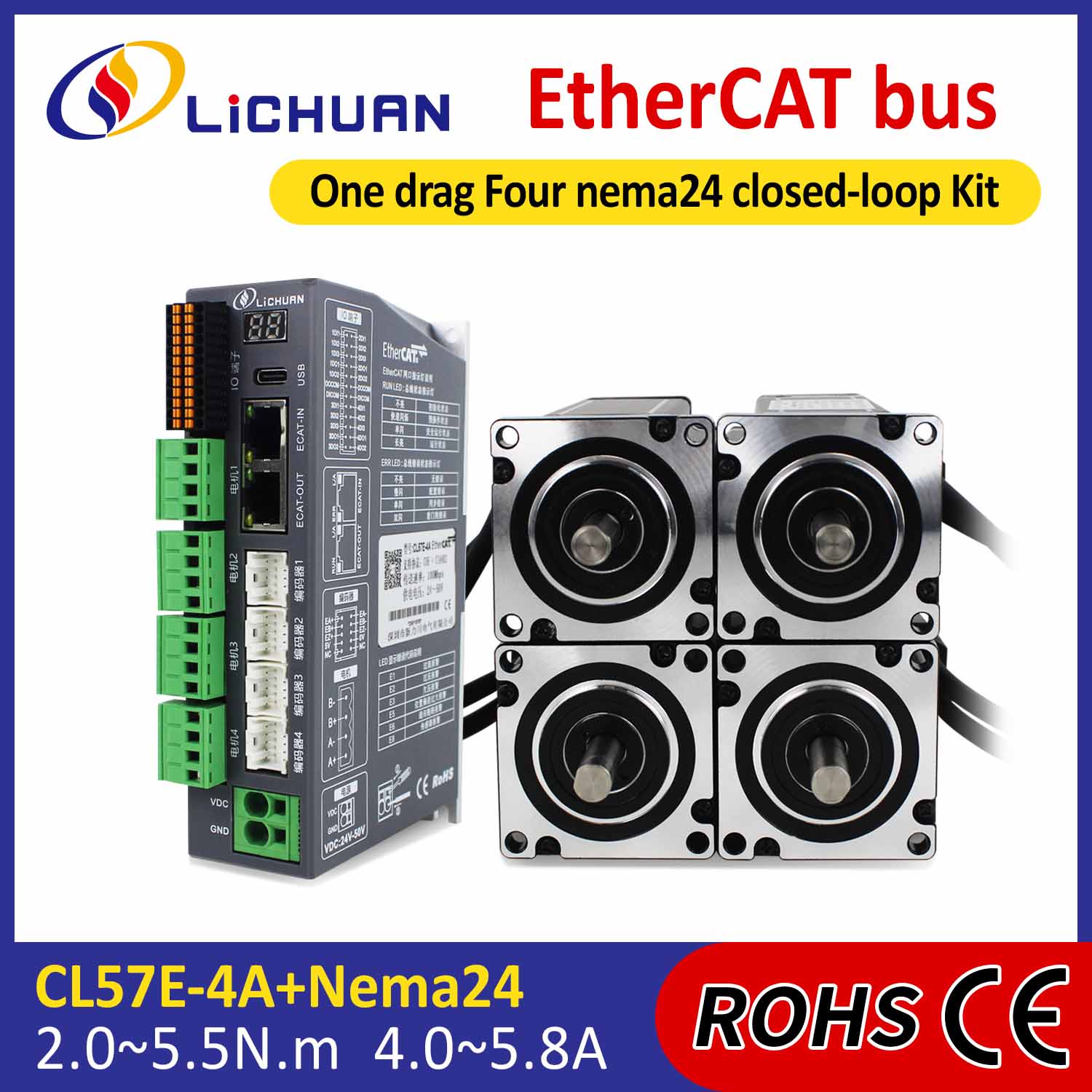

EtherCAT 2-faasiline Nema24 4-teljeline alalisvoolu suletud ahelaga samm-mootori draiverite komplekt- Kõik uued tooted
57-seeria 2-faasiline Nema 23 suletud ahelaga sammmootor
Tere tulemast meilt 57-seeria 2-faasilise Nema 23 suletud ahelaga samm-mootori hulgimüügile, igale klientide päringule vastatakse 24 tunni jooksul. LICHUAN® on professionaalne tootja, soovime teile pakkuda 57-seeria 2-faasilist Nema 23 suletud ahelaga samm-mootorit ning pakume teile parimat müügijärgset teenindust ja õigeaegset tarnimist.
Saada päring
Tootekirjeldus
LICHUAN® tervitame teid meie tehase 57. seeria 2. faasi Nema 23 suletud ahelaga sammmootorite hulgimüügis. Meie tooted on CE-sertifikaadiga ja neil on praegu suur tehasevaru. Lichuani tehasel on rohkem kui 14-aastane tootmiskogemus. Toetame OEM-i ja ODM-i, pakume teile head teenindust ja tehase soodushindu. Ootame rohkem turustajaid liituma LICHUANiga.
57-seeria 2-faasiline Nema 23 suletud ahelaga samm-mootor, kõrgekvaliteediliste toorainete ja kõrgetasemelise püsimagnetiga räniterase kasutamine koos 1000-realise ülitäpse kodeerijaga, lahendab täielikult avatud ahelaga samm-mootori sammuprobleemid. Suurendage mootori kiiret jõudlust, et hõlbustada traditsioonilist samm-sammult ajamiprogrammi uuendamist, vähendades kulusid servomootoriga võrreldes rohkem kui 50%. Mootori pikkus 76mm ~ 134mm, pöördemomendi vahemik: 1N.m ~ 3.5N.m, mootori võlli läbimõõt 8mm. 57-seeria 2-faasiline Nema23 suletud ahelaga samm-mootor sobib 4 tüüpi draiveriga: RS485. Canopen. Ethercat. Pulsijuhtimisdraiverid.
Elektrilised jõudlusparameetrid
| Üksus | Tehnilised andmed |
| Sammu nurga täpsus | ±5% (täissamm) |
| Vastupidavuse täpsus | ±10% (20 ℃) |
| Induktiivsuse täpsus | ±20% (1KHZ) |
| Temperatuuri tõus | max 80 ℃ (nimivool, 2-faasiline toide) |
| Ümbritsev temperatuur | -20 ℃ ~ * 50 ℃ |
| Isolatsioonitakistus | 100MQMin 500VDC |
| Dielektriline tugevus | 500 V AC 1 minut |
| Lubatud radiaalne koormus | 0,02 mm Max (450 g koormat) |
| Lubatud tõukejõu koormus | 0,08 mm Max. (450 g koormat) |
| Radiaalne maksimaalne koormus | 130 N (20 mm ääriku pinnast) |
| Võlli maksimaalne koormus | 30N |
Elektrilised jõudlusparameetrid
| Üksus | Tehnilised andmed |
| Sammunurga täpsus | ±5% (täisetapp) |
| Vastupidavuse täpsus | ±10% (20 ℃) |
| Induktiivsuse täpsus | ±20% (1KHZ) |
| Temperatuuri tõus | 80 ℃ max (nimivool, 2-faasiline toide) |
| Ümbritsev temperatuur | -20 ℃ ~ * 50 ℃ |
| Isolatsioonitakistus | 100MQMin 500VDC |
| Dielektriline tugevus | 500V AC1 minut |
| Lubatud radiaalkoormus | Max 0,02 mm (koormus 450g) |
| Lubatud tõukejõu koormus | Max 0,08 mm (koormus 450g) |
| Radiaalne maksimaalne koormus | 75N (20 mm kihvelpinnast) |
| Võlli maksimaalne koormus | 15N |
Kuju ja paigaldussuurus (ühik:mm)
Tehnilised andmed
| seeria | Samm Nurk() |
Pikkus (mm) |
Hoides Pöördemoment (N.m) |
Faas Praegune (A) |
Rotatonaalne Inerts (g.cm²) |
Kaal (kg) |
Kodeerija Eraldusvõime (PPR) |
| LC57H256 | 1.8 | 76 | 1.0 | 3.0 | 300 | 0.78 | 1000 |
| LC57H265 | 1.8 | 85 | 1.5 | 3.0 | 400 | 1.18 | 1000 |
| LC57H276 | 1.8 | 98 | 2.0 | 3.0 | 480 | 1.2 | 1000 |
| LC57H280 | 1.8 | 102 | 2.2 | 4.0 | 520 | 1.5 | 1000 |
| LC57H2100 | 1.8 | 123 | 3.0 | 4.0 | 720 | 1.7 | 1000 |
Ülal on esindustooted. Tooteid saab kohandada!
Kuju ja paigaldussuurus (ühik:mm)
Mootori võlli režiim
| Mudel | Võll Läbimõõt (mm) |
Võll Pikendus (mm) |
Võll Pikkus (mm) |
| LC57H256 | f8 | D-lõige 0,5x15 | 21 |
| LC57H265 | f8 | D-lõige 0,5x15 | 21 |
| LC57H276 | f8 | D-lõige 0,5x15 | 21 |
| LC57H280 | f8 | D-lõige 0,5x15 | 21 |
| LC57H2100 | f8 | D-lõige 0,5x15 | 21 |
Mootori ühendusskeem
Mootori juhtmete värvid
Kodeerija määratlused Plii värvid
| 1 | kollane | EB+ |
| 2 | roheline | EB- |
| 3 | must | EA+ |
| 4 | sinine | EA- |
| 5 | Punane | +5VCC |
| 6 | Valge | EGND |
Märkmed
1. Faasid peavad olema ühendamise ajal õigesti ühendatud
mootor ja draiver.
2. Erinevates sõidutingimustes võib ilmneda mootori soojuse teke. Pinna temperatuur
mootori temperatuur võib töötamise ajal ületada 85°C.
3. Mootor tuleb paigutada mootori esikaane paigaldusriba abil, tähelepanu tuleb pöörata vigadele
vastavust ning mootori võlli ja koormuse vahelist kontsentrilisust tuleb rangelt kontrollida.
Rakenduse juhtmestiku skeem
Täielik samm-mootori juhtimissüsteem peaks sisaldama allpool näidatud toodet
toote pakend
Lichuani tehase tootmistoodete masin
-
Nikerdusmasin -
Pindamisseadmed -
Fiber laster markeerimismasin -
Kruvimasin -
Testimismasin -
UV-printer
-
Automaatne jootmismasin -
Hoides pöördemomendi testimismasinat -
Kruvimasin -
Ostsillograafi masin
Tööstusrakendused
-
Roboti käsi -
Laserlõikusmasin
-
3D printimine -
CNC masin -
Automaatne kinnitamine -
Graveerimismasin
