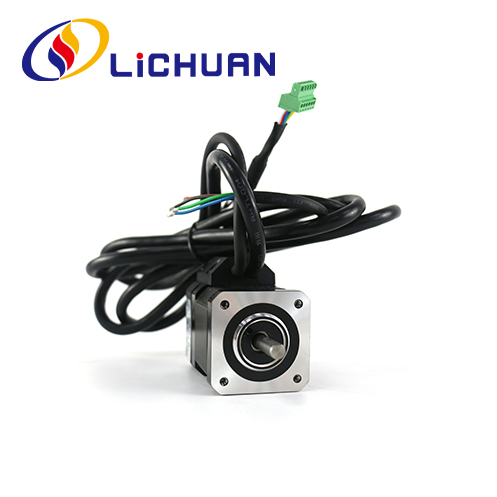

42-seeria Nema 17 2-faasiline suletud ahelaga samm-mootor
Ostke soodushinnaga S42-seeria Nema 17 2-faasiline suletud ahelaga samm-mootor koos tasuta Hiinas valmistatud prooviga. LICHUAN® is42 seeria Nema 17 2-faasilise suletud ahelaga sammmootori tootja ja tarnija Hiinas.
Saada päring
Tootekirjeldus
LICHUAN® tervitame teid meie tehase 42-seeria Nema 17 2-faasilise suletud ahelaga samm-mootori hulgimüügis. Meie tooted on CE-sertifikaadiga ja neil on praegu suur tehasevaru. Lichuani tehasel on rohkem kui 14-aastane tootmiskogemus. Toetame OEM-i ja ODM-i, pakume teile head teenindust ja tehase soodushindu. Ootame rohkem turustajaid liituma LICHUANiga.
42-seeria Nema17 2-faasiline suletud ahelaga samm-mootor, kvaliteetsete toorainete ja kõrgetasemelise püsimagnetiga räniterase kasutamine 1000-realise ülitäpse kodeerijaga lahendab täielikult avatud ahelaga samm-mootori sammuprobleemid, suurendades samal ajal oluliselt mootori kiire jõudlus, traditsioonilise samm-sammulise sõiduprogrammi uuendamise hõlbustamiseks vähendage kulusid servomootoriga võrreldes rohkem kui 50%. Mootori pikkus 68 mm ~ 79 mm, pöördemomendi vahemik: 0,48 N.m ~ 0,72 N.m, mootori võlli läbimõõt 5 mm või 6 mm. 42-seeria Nema17 2-faasilist suletud ahelaga samm-mootorit saab sobitada 4 tüüpi draiveriga: RS485. Canopen. Ethercat. Pulsijuhtimisdraiverid.
Elektrilised jõudlusparameetrid
| Üksus | Tehnilised andmed |
| Sammu nurga täpsus | ±5% (täissamm) |
| Vastupidavuse täpsus | ±10% (20 ℃) |
| Induktiivsuse täpsus | ±20% (1KHZ) |
| Temperatuuri tõus | max 80 ℃ (nimivool, 2-faasiline toide) |
| Ümbritsev temperatuur | -20 ℃ ~ * 50 ℃ |
| Isolatsioonitakistus | 100MQMin 500VDC |
| Dielektriline tugevus | 500 V AC 1 minut |
| Lubatud radiaalne koormus | 0,02 mm Max (koormus 450 g) |
| Lubatud tõukejõu koormus | 0,08 mm Max (koormus 450 g) |
| Radiaalne maksimaalne koormus | 28N (20 mm ääriku pinnast) |
| Võlli maksimaalne koormus | 10N |
| seeria | Samm Nurk (") |
Pikkus (mm) |
Hoidmine Pöördemoment (N.m) |
Faas Praegune (A) |
Rotatsiooniline Inerts (g.cm²) |
Kaal (kg) |
Kodeerija Eraldusvõime (PPR) |
| LC42H249 | 1.8 | 68 | 0.48 | 1.2 | 68 | 0.47 | 1000 |
| LC42H261 | 1.8 | 79 | 0.72 | 1.2 | 102 | 0.60 | 1000 |
Ülal on esindustooted. Tooteid saab kohandada!
Kuju ja paigaldussuurus (ühik:mm)
Mootori võlli režiim
| Mudel | Võll Läbimõõt (mm) |
Võll Pikendus (mm) |
Võll Pikkus (mm) |
| LC42H249 | φ5 võiφ6 | D-lõige 0,5 x 15 | 24 |
| LC42H261 | φ5 võiφ6 | D-lõige 0,5 x 15 | 24 |
Mootori ühendusskeem
Mootori juhtmete värvid
Kodeerija määratlused Plii värvid
| 1 | kollane | EB+ |
| 2 | roheline | EB- |
| 3 | must | EA+ |
| 4 | sinine | EA- |
| 5 | Punane | +5VCC |
| 6 | Valge | EGND |
Märkmed
1. Faasid peavad ühendamise ajal olema õigesti ühendatud
mootor ja draiver.
2. Erinevates sõidutingimustes võib ilmneda mootori soojuse teke. Mootori pinnatemperatuur võib töötamise ajal ületada 85 ℃.
3. Mootor tuleb paigutada mootori esikaane paigaldusriba abil, tähelepanu tuleb pöörata vigade sobitamisele ning mootori võlli ja koormuse vahelist kontsentrilisust tuleb rangelt kontrollida.
Rakenduse juhtmestiku skeem
Täielik samm-mootori juhtimissüsteem peaks sisaldama allpool näidatud toodet
Toote pakend
Lichuani tehase tootmistoodete masin
-
Nikerdusmasin -
Pindamisseadmed -
Fiber laster markeerimismasin -
Kruvimasin -
Testimismasin -
UV-printer
-
Automaatne jootmismasin -
Hoides pöördemomendi testimismasinat -
Kruvimasin -
Ostsillograafi masin
Tööstusrakendused
-
Roboti käsi -
Laserlõikusmasin
-
3D printimine -
CNC masin -
Automaatne kinnitamine -
Graveerimismasin
