Kolmefaasiline hübriidmootori draiver täpseks juhtimiseks

Kuum müügikvaliteet, Hiinas valmistatud madala hinnaga kolmefaasiline hübriidmootori draiver täpseks juhtimiseks. LICHUAN® on kolmefaasiline hübriidmootori draiver täpseks juhtimiseks tootja ja tarnija Hiinas.

Saada päring

Tootekirjeldus

LICHUAN® on Hiina tootja ja tarnija, kes toodab peamiselt paljude aastate kogemusega kolmefaasilist hübriidmootori draiverit täpseks juhtimiseks. Loodan luua teiega ärisuhteid.

Toote tutvustus

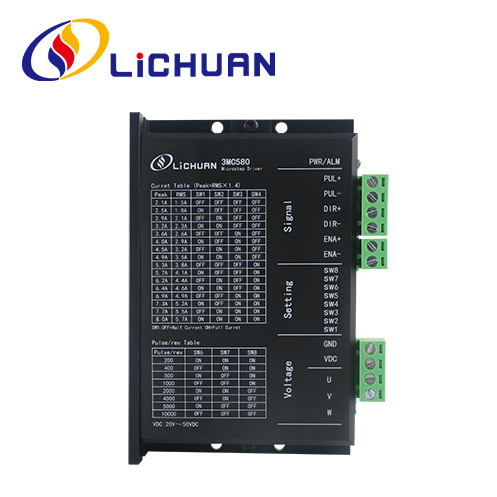

3MC580 on mitmekülgne täisdigitaalne astmedraiver, mis põhineb täiustatud juhtimisalgoritmiga DSP-l. 3MC580 on järgmise põlvkonna digitaalsed samm-mootori juhtseadised. See tagab süsteemi ainulaadse sujuvuse, pakkudes optimaalset pöördemomenti ja nullib keskvahemiku ebastabiilsuse. Käitavad mootorid võivad töötada palju väiksema müraga, madalama soojendusega ja sujuvama liikumisega kui enamik turgudel olevaid draivereid. Selle ainulaadsed omadused teevad

3MC580 omadused

· Toitepinge kuni +50 VDC;
· Programmeeritav väljundvool, 1,5A kuni 5,7A;
· Impulsi sisendsagedus kuni 200kHz;
· 8 programmeeritavat mikrosammu eraldusvõimet, 200 kuni 10 000 sammu/pööret; · TTL-iga ühilduv ja optiliselt isoleeritud sisend;
· Puhas-sinusoidse voolu juhtimise tehnoloogia;
· Isereguleeruv tehnoloogia;
· Toetage PUL/DIR ja CW/CCW režiime;
· Lühi-, ülepinge-, ülevoolukaitsed; · Automaatne tühikäiguvoolu vähendamine.
· Sobib 3/6 juhtmega kolmefaasilistele mootoritele.

Rakendused

Sobib paljudele samm-mootoritele, alates NEMA suurusest 17 kuni 34. Seda saab kasutada mitmesugustes masinates, nagu X-Y lauad, graveerimismasinad, märgistamismasinad, laserlõikurid, valikukoha seadmed jne. Selle ainulaadsed omadused muudavad 3MC580 ideaalseks lahenduseks rakenduste jaoks, mis

Tehniline parameeter

● Pinge sisendvahemik: DC20V～50V
● Maksimaalne tippvool: 8,0A
● Jaotusvahemik: 200–10000 ppr
● Pulsivorm: pulss +suund
● Impulssreaktsiooni sagedus: 0～200KHz
● Mootori parameetrite automaatse häälestamise funktsioon
● Ülevoolu, ülepinge ja muuga
● kaitsefunktsioonid.

Keskkonnaparameetrid

● Säilitustemperatuur: -20°C～65 ℃
● Töötemperatuur: 0° ℃ ~ 50 ℃
● Tööniiskus: 40～90%RH (mittekondenseeruv)
● Vibratsiooni sagedus: alla 0,5 G (4,9 m/s2) 10 Hz ~ 55 Hz (katkestustöö)
● Vältige tolmu, õliplekke, söövitavaid gaase, liiga niiskuse ja liiga tugeva vibratsiooniga kohti ning keelake tuleohtlik gaas ja elektrit juhtiv tolm

Ajami funktsiooni kirjeldus

Sõidufunktsioon	Juhised
Microstep alajaotuse seadistus	4 lüliti SW5-SW8 kaudu saab juhi jaoks seadistada 15 mikroastmelist alajaotust. Juht peatatakse alajaotuse seadistamise ajal. Microstep alajaotuse seadete kohta vaadake draiveripaneeli juhiseid
Väljundvoolu seadistus	Draiveri jaoks saab seadistada 8 väljundvoolu kolme valikulüliti SW1-SW3 kaudu. Väljundvoolu seadistuste kohta vaadake juhipaneeli juhiseid.
Automaatne poolvoolu funktsioon	Automaatse poolvoolu funktsiooni saab seadistada juhile lüliti SW4 kaudu. VÄLJAS tähendab, et puhkevool on seatud pooleks töövool; ON tähendab, et puhkevool ja dünaamiline vool on samad. SW4 tuleb üldiseks kasutamiseks seada VÄLJAS vähendada mootori ja juhi soojuse teket ning parandada töökindlust. Umbes 0,3 sekundit pärast impulssjada seiskumist väheneb vool automaatselt 50% (tegelik väärtus 55%) ja teoreetiliselt väheneb soojuse tootmine 65%.
Signaali liides	PUL+ ja PUL- on impulsssignaali juhtimise positiivsed ja negatiivsed klemmid; DIR+ ja DIR- on suunasignaali positiivsed ja negatiivsed klemmid; ENA+ ja ENA- on lubamissignaalide positiivsed ja negatiivsed klemmid.
Mootori liides	A+ ja A- ühendage samm-mootori A-faasi mähise positiivsete ja negatiivsete klemmidega; B+ ja B- ühendatakse samm-mootori B-faasi mähise positiivsete ja negatiivsete klemmidega. Kui A- ja B-faasimähised on ümber lülitatud, muutub mootori suund vastupidiseks.
Toitepistik	DC/AC toiteallikas, töösisendpinge vahemik: 20-110 DC AC või 18V ~ 80V, soovitatav on 48V sisendpinge, toiteallikas peab olema suurem kui 300W.
Indikaatortuli	Juhil on 1 roheline märgutuli ja 1 punane märgutuli. Roheline on toite indikaatortuli, see süttib, kui draiver on ühendatud toiteallikaga; punane on rikke märgutuli, see süttib ülepinge või ülevoolu rikke korral. Punane märgutuli kustub pärast rikke kõrvaldamist. Draiveri tõrkeid saab kõrvaldada ainult toiteallikaga ühendamise ja taaskasutamise teel.
Paigaldamine Märkmed	Draiveri mõõdud: 118x75,5,5x35,5mm, paigaldusaukude samm: 112,5mm. Valida saab nii horisontaalse kui ka vertikaalse paigalduse (soovitatav on vertikaalne paigaldus). Draiver tuleb soojuse hajutamiseks paigaldada tihedalt vastu metallkappi

Parameetrite seadistus

3MC580 draiveri jaoks saab 8-bitise valimislüliti kaudu määrata alajaotuse täpsust, töö- ja pool-/täisvoolusid:

Töövoolu seadistus

Tipp	RMS	SW1	SW2	SW3	SW4
2.1A	1,5A	väljas	väljas	väljas	väljas
2,5A	1,8A	peal	väljas	väljas	väljas
2,9A	2.1A	väljas	peal	väljas	väljas
3.2A	2.3A	peal	peal	väljas	väljas
3,6A	2,6A	väljas	väljas	peal	väljas
4,0A	2,9A	peal	väljas	peal	väljas
4,5A	3.2A	väljas	peal	peal	väljas
4,9A	3,5A	peal	peal	peal	väljas
5.3A	3,8A	väljas	väljas	väljas	peal
5.7A	4.1A	peal	väljas	väljas	peal
6.2A	4.4A	väljas	peal	väljas	peal
6.4A	4,6A	peal	peal	väljas	peal
6,9A	4,9A	väljas	väljas	peal	peal
7.3A	5.2A	peal	väljas	peal	peal
7,7A	5,5A	väljas	peal	peal	peal
8,0A	5.7A	peal	peal	peal	peal

Paigaldusmõõt (ühik: mm)

Microstep alajaotuse seade

Pulss/pöör	SW6	SW7	SW8
200	peal	peal	peal
400	väljas	peal	peal
500	peal	väljas	peal
1000	väljas	väljas	peal
2000	peal	peal	väljas
4000	väljas	peal	väljas
5000	peal	väljas	väljas
10000	väljas	väljas	väljas
