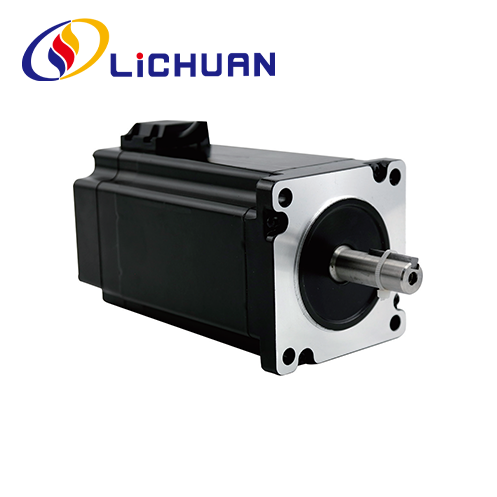

86-seeria 3-faasiline Nema34 suletud ahelaga sammmootor
Kuumalt müüa 86-seeria 3-faasiline Nema34 suletud ahelaga samm-mootor. LICHUAN® on 86. seeria 3. faasi Nema34 suletud ahelaga sammmootori tootja ja tarnija Hiinas.
Saada päring
Tootekirjeldus
LICHUAN® tervitame teid meie tehase 86-seeria 3-faasilise Nema34 suletud ahelaga samm-mootori seeria hulgimüügis. Meie tooted on CE-sertifikaadiga ja neil on praegu suur tehasevaru. Lichuani tehasel on rohkem kui 14-aastane tootmiskogemus. Toetame OEM-i ja ODM-i, pakume teile head teenindust ja tehase soodushindu. Ootame rohkem turustajaid liituma LICHUANiga.
86-seeria 3-faasiline Nema34 suletud ahelaga samm-mootor, kvaliteetsete toorainete ja kõrgetasemelise püsimagnetiga räniterase kasutamine koos 1000-realise ülitäpse kodeerijaga lahendab täielikult avatud ahelaga samm-mootori sammuprobleemid, parandades samal ajal oluliselt mootori kiire jõudlus, traditsioonilise samm-sammulise sõiduprogrammi uuendamise hõlbustamiseks vähendage kulusid servomootoriga võrreldes rohkem kui 50%. Mootori pikkus 123mm ~ 182mm, pöördemomendi vahemik: 6N.m ~ 12N.m, mootori võlli läbimõõt 14mm. 86-seeria 3-faasiline Nema34 suletud ahelaga samm-mootor sobib 4 tüüpi draiveriga: RS485. Canopen. Ethercat. Pulsijuhtimisdraiverid.
Elektrilised jõudlusparameetrid
| Üksus | Tehnilised andmed |
| Sammu nurga täpsus | ±5% (täissamm) |
| Vastupidavuse täpsus | ±10% (20 ℃) |
| Induktiivsuse täpsus | ±20% (1KHZ) |
| Temperatuuri tõus | max 80 ℃ (nimivool, 2-faasiline toide) |
| Ümbritsev temperatuur | -20 ℃ ~ * 50 ℃ |
| Isolatsioonitakistus | 100MQMin 500VDC |
| Dielektriline tugevus | 500 V AC 1 minut |
| Lubatud radiaalne koormus | 0,02 mm Max (koormus 450 g) |
| Lubatud tõukejõu koormus | 0,08 mm Max. (450 g koormat) |
| Radiaalne maksimaalne koormus | 130 N (20 mm ääriku pinnast) |
| Võlli maksimaalne koormus | 30N |
| seeria | Samm Nurk (") |
Pikkus (mm) |
Hoide pöördemoment (N.m) | Faas Praegune (A) |
Rotatsiooniline Inerts (g.cm²) |
Faas Vastupidavus(a) |
Faas Induktiivsus (mH) |
Matchend autojuht |
Plii traat (nr) |
Kaal (kg) |
| LC86H398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | LCDA2260E | 3 | 3.5 |
| LC86H3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | LCDA2260E | 3 | 4.2 |
| LC86H3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | LCDA2260E | 3 | 4.7 |
| LC86H3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | LCDA2260E | 3 | 5.5 |
Ülal on esindustooted. Tooteid saab kohandada!
Kuju ja paigaldussuurus (ühik:mm)
Mootori võlli režiim
| Mudel | Võll Läbimõõt (mm) |
Võll Pikendus (mm) |
Võll Pikkus (mm) |
| LC86H398 | f14 | Kiilusoon 5 x5 x 15 | 40 |
| LC86H3114 | f14 | Keyway 5x5x15 | 40 |
| LC86H3129 | f14 | Kiilusoon 5 x 5 x 15 | 40 |
| LC86H3156 | f14 | Kiilusoon 5 x 5 x 15 | 40 |
Mootori ühendusskeem
Mootori juhtmete värvid
Kodeerija määratlused Plii värvid
| 1 | kollane | EB+ |
| 2 | roheline | EB- |
| 3 | must | EA+ |
| 4 | sinine | EA- |
| 5 | Punane | +5VCC |
| 6 | Valge | EGND |
Märkmed
1. Mootori ja draiveri ühendamisel peavad faasid olema õigesti ühendatud.
2. Erinevates sõidutingimustes võib ilmneda mootori soojuse teke. Mootori pinnatemperatuur võib töötamise ajal ületada 85 ℃.
3. Mootor tuleb paigutada mootori esikaanele paigaldusriba abil, tähelepanu tuleb pöörata vigade sobitamisele ning mootori võlli ja koormuse vahelist kontsentrilisust tuleb rangelt kontrollida.
Rakenduse juhtmestiku skeem
Täielik samm-mootori juhtimissüsteem peaks sisaldama allpool näidatud toodet
