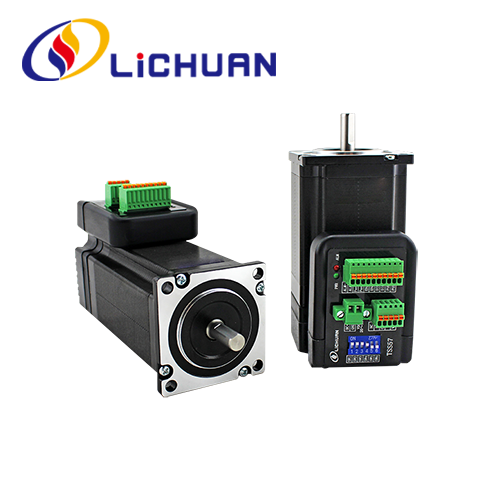

Võite olla kindel, et ostate LICHUAN® tehasest integreeritud Nema23 avatud ahelaga sammmootori ning me pakume teile parimat müügijärgset teenindust ja õigeaegset kohaletoimetamist.
Samm/pööre | SW1 | SW2 | SW3 | SW4 |
Vaikimisi | peal | peal | peal | peal |
800 | väljas | peal | peal | peal |
1600 | peal | väljas | peal | peal |
3200 | väljas | väljas | peal | peal |
6400 | peal | peal | väljas | peal |
12800 | väljas | peal | väljas | peal |
25600 | peal | väljas | väljas | peal |
51200 | väljas | väljas | väljas | peal |
1000 | peal | peal | peal | väljas |
2000 | väljas | peal | peal | väljas |
4000 | peal | väljas | peal | väljas |
5000 | väljas | väljas | peal | väljas |
8000 | peal | peal | väljas | väljas |
10000 | väljas | peal | väljas | väljas |
20000 | peal | väljas | väljas | väljas |
40000 | väljas | väljas | väljas | väljas |
et | TSS57/TSM57 | |||
Min | Tüüp | Max | Üksus | |
Sisendpinge | 24 | 36 | 40 | VDC |
Juhtige voolu | 1 |
|
8 | A |
Sisend-impulsi sagedus | 1 |
|
200K | HZ |
Sisendsignaali pinge | 3.6 | 5 | 24 (ühendustakistus) | VDC |
Pidev voolul | 4,5A20KHz PWM | |||
Vaikimisi Suhtluskiirus |
57,61 Kbps | |||
Kaitsefunktsioon | 1. Ülevoolutugevuse tippväärtus: 8A±10% 2. Ülepinge tegevusväärtus 60 V alalisvoolu 3.Väljas häirelävi |
seeria | Sammu nurk () | Mootor Pikkus (mm) |
Hoidmine Pöördemoment (N.m) |
Hinnatud Praegune (A) |
Rootor Inerts (g.cm²) |
Mootor Kaal (kg) |
Kodeerija Eraldusvõime (PPR) |
TSS57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | 1000 |
TSS57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | 1000 |
TSS57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | 1000 |
TSM57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | Mitte ühtegi |
TSM57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | Mitte ühtegi |
TSM57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | Mitte ühtegi |
Mudel | Võll Dlameeter (mm) |
Võll Pikendus (mm) |
Võll Pikkus (mm) |
TSS57-36V-10 | f8 | D-lõige 0,5X15 | 21 |
TSS57-36V-20 | f8 | D-lõige 0,5X15 | 21 |
TSS57-36V-30 | f8 | D-lõige 0,5X15 | 21 |
TSM57-36V-10 | f8 | D-lõige 0,5X15 | 21 |
TSM57-36V-20 | f8 | D-lõige 0,5X15 | 21 |
TSM57-36V-30 | f8 | D-lõige 0,5X15 | 21 |
