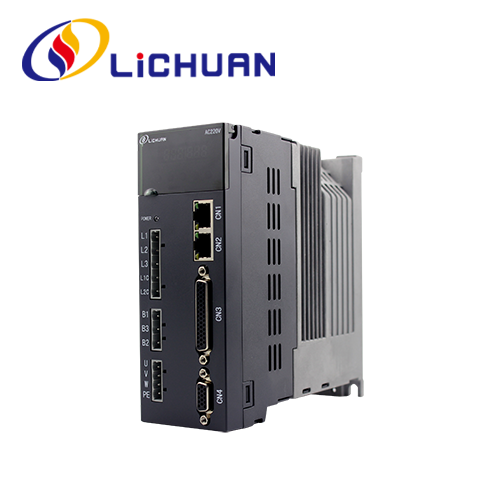

LICHUAN® A6 seeria vahelduvvoolu servomootori draiveril on iseloomulik disain ja praktiline jõudlus ning konkurentsivõimeline hind. A6-seeria vahelduvvoolu servomootori draiveri kohta lisateabe saamiseks võtke meiega ühendust.
Sisendvõimsus | KONTROLL VÕIMSUS |
Ühefaasiline 220 VAC |
PÕHIVÕIM TARNIMINE |
Ühefaasiline/kolmefaasiline 220VAC | |
Töötab keskkond |
Temperatuur | 0-45 ℃ |
Niiskus | Kondensatsiooni puudumine ≤90% suhteline õhuniiskus või vähem | |
Kõrgendus | Kõrgus ≤1000 m | |
Paigaldamine keskkond |
Mittesöövitavad gaasid, tuleohtlikud gaasid, õliudu või tolm jne. | |
Paigaldamine meetod |
VERTIKAALNE PAIGALDAMINE | |
Kodeerija tagasiside | 2500 plr (eraldusvõime: 10000), inkrementaalkooder | |
Kontroll signaal |
Digitaalne sisend | 10 kanalit tavalist digitaalset sisendit koos konfigureeritava funktsiooniga. |
Digitaalne väljund | 6 kanalit tavalist digitaalset sisendit koos konfigureeritava funktsiooniga. | |
Pulss signaale |
Sisend | 2 kiiret sisendit: diferentsiaal (600K) ja ühe otsaga (200K) impulsid. Toetage impulss-sisendrežiimi: PULS+DIR,A+B,CW+CCW |
Väljund | 3-suunaline kiire impulsi väljund, väljundsignaali vorm: 5 V diferentsiaalsignaal. Ühesuunaline Z signaal ühe otsaga väljundsignaal. | |
Analoog kogus signaal |
Sisend | Kahesuunalised analoogsisendid, 12-bitine eraldusvõime, sisendvahemik -9,5 kuni +9,5 V. Kus Al2 on fikseeritud pöördemomendi piirväärtuse sisendiks. |
Väljund | Mitte ühtegi | |
Sõnumside funktsioon | RS485 side, Modbus protokoll. Peakontroller saab RS485 kaudu juhtida servo asendit/kiirust/pöördemomenti kuni 32 juhtjaama. | |
Kuvapaneel ja nupp operatsiooni |
5 nuppu (režiim, seadistus, vasakule, üles, alla) ja 6 digitaalset toru | |
Regeneratiivne tühjenemise piduritakisti | Sisseehitatud 100W40Q piduritakisti. Sagedaseks pidurdamiseks on vajalik välimine piduritakisti. |
Juhi mudel | Mootori mudel | Võimsus (KW) |
LCDA6-XXA2 | 005L02-40M00130 | 0.05 |
01L02-40M00330 | 0.1 | |
02L02-60M00630 | 0.2 | |
LCDA6-XXB2 | 04L02-60M01330 | 0.4 |
06L02-60M01930 | 0.6 | |
04L02-80M01330 | 0.4 | |
07L02-80M02430 | 0.75 | |
07M02-80M03520 | 0.75 | |
07L02-90M02430 | 0.75 | |
07M02-90M03520 | 0.75 | |
06L02-110M02030 | 0.6 | |
08L02-110M04020 | 0.8 | |
LCDA6-XXC2 | 10L02-80M04025 | 1.0 |
10L02-90M04025 | 1.0 | |
10L02-130M04025 | 1.0 | |
LCDA6-XXC3 | 12L02-110M04030 | 1.2 |
15L02-110M05030 | 1.5 | |
12L02-110M06020 | 1.2 | |
18L02-110M06030 | 1.8 | |
13L02-130M05025 | 1.3 | |
15L02-130M06025 | 1.5 | |
10M02-130M10010 | 1.0 | |
15M02-130M10015 | 1.5 | |
LCDA6-XXD3 | 20L02-130M07725 | 2.0 |
26M02-130M10025 | 2.6 | |
23M02-130M15015 | 2.3 |
